○前回までのあらすじ

　EPIA PX(Pico-ITX)基板を入手し、システムとして稼働させるために、まずゲームボーイに詰め込んでみた。（参考１）webでの反応は意外に良いものではあった（参考2）が、作成途中の仕様変更もあり、実用性という面では少々懐疑的なものとなっていた。
　そこで、2号機の作成にあたり、実用性を持たせるべく、製作意図・理念を明確化することとした。これが"pretz"である。（参考3）
　当初は単純にpretzの空き箱を利用して作成を開始したが、部品調達のため「サラダ」、「堅焼き」それぞれ4箱を食べ進む状況となるにおよび、真に実用性を持たせるべく自作Windowsマシンとしてはおそらく最小の部類となる堅固なアルミケースに実装することとなった。無論、pretzを食べるのに飽きたからでは、断じて無い。


○EPIA-PRETZ　(EPIA PX改)
　PICO-ITXベース

諸元
　サイズ　120mm×105mm×30mm
　　　　 （突起部含まず）
　CPU　VIA-C7　1GHz
　GPU　UniChromeII　VX700チップセット内蔵
　メモリー　DDR2　1GB
　HDD　1.8inch 5mm厚 40GB
　Bluetooth内蔵
　無線LAN内蔵
　USB2.0 2PORT
　powerスイッチ
　resetスイッチ
　アナログVGA
　ヘッドフォン端子



ケースの解説

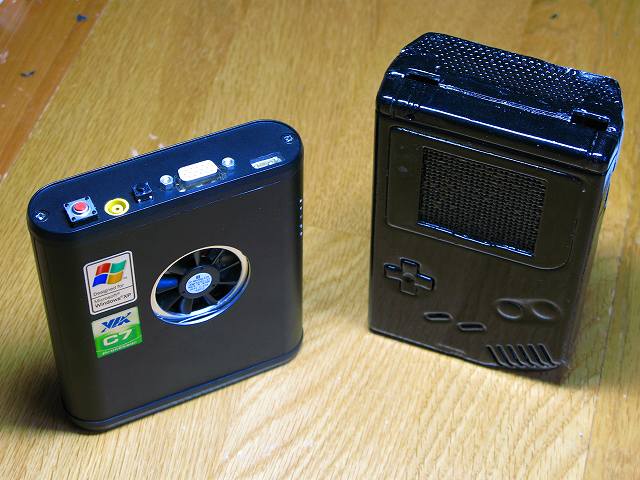

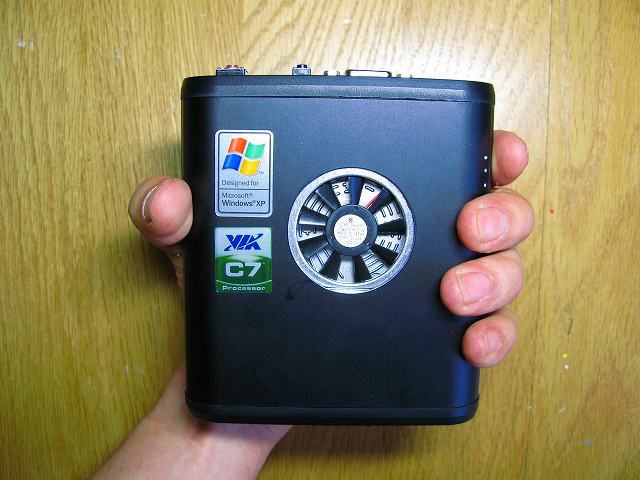

　"pretz"の体現、すなわち、可搬型で取り扱いが容易であり、一定の本体強度があり、外形も凹凸の少ない、洗練されたものとなっている。

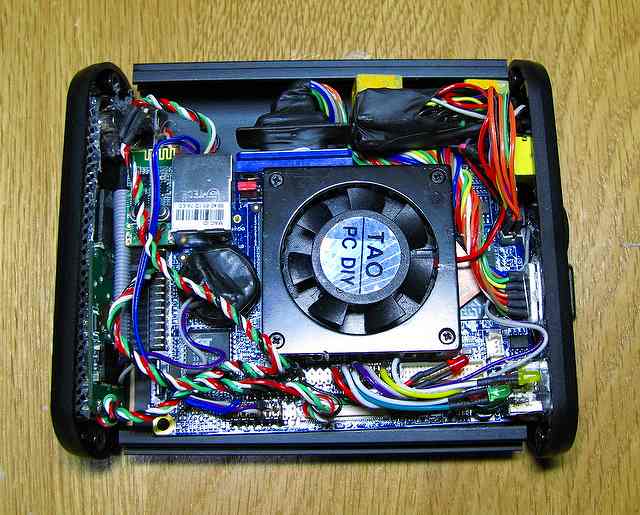

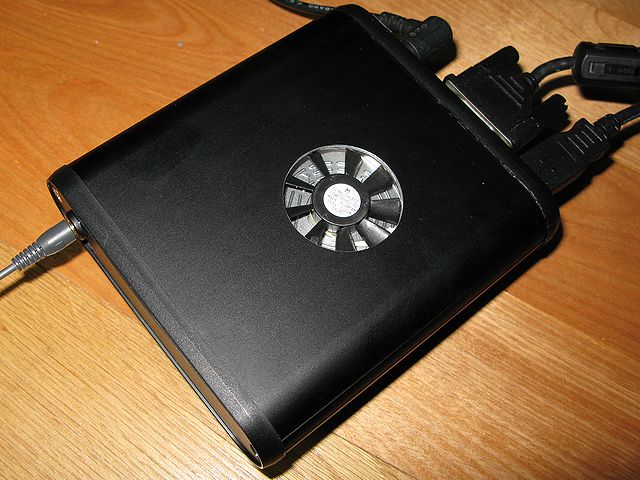

　ケースへの実装のため、基板には若干の変更を加えている。まず、ヒートシンク一体型ファンは、口径40mmのチップセットクーラーに置き換え、銅製のヒートスプレッドを介して、CPUとチップセットを同時にクーリングする構造とした。このチップセットクーラーは、熱伝導シートによりアルミケース開口部に密着しており、ケース自体をヒートシンクとして利用する構造としている。

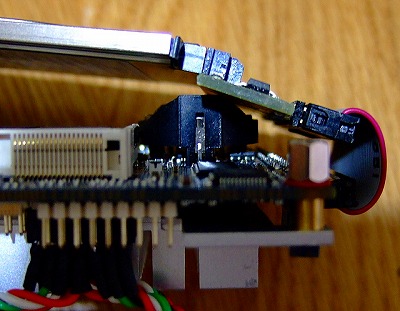

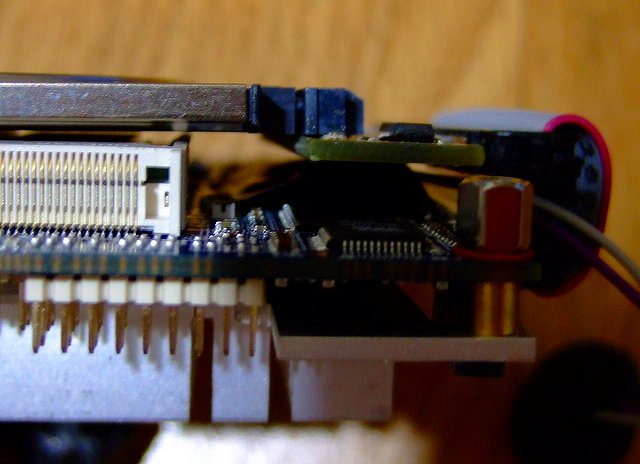

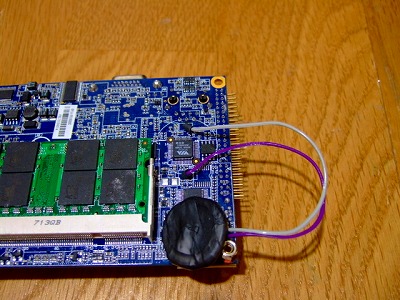

また、基板裏側のCMOS情報保持用の電池ボックスをとりはずし、基板表側に引き出している。これにより、1.8inchHDDアダプタを介して接続したHDDを含めたシステム全体の厚みは約28mmとなり、HDD緩衝用のαゲルを含めてケース内への実装が可能となった。










VGAについては、使用時の利便性を考慮し、ケース側面からケース上面へ内部で延長している。

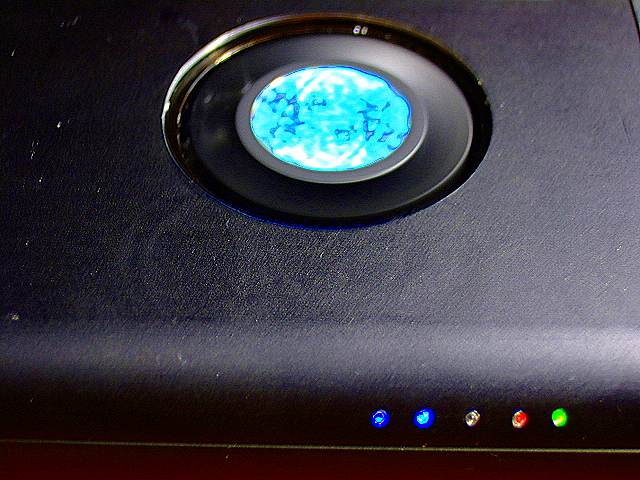

このほか、システムの状態確認のため、POWER、HDD、Bluetooth、WiFiの各LEDの点灯状況を光ファイバによりケース表面に引き出している。







　システムのOSも使いやすさを優先し、EPIA-GB同様Windows XP Profetional sp2を採用した。


　なお、当初外部LCD駆動用電源の確保のために用意したPICO-PSU120WI-32は、60WIに比べコンデンサが大型化されていることもあり、今回の筐体に実装が困難であるため、採用を見送った。このため、外部LCDは汎用の12VACアダプタを用意している。


※一部改良(Rev.1.02) 　内部に整流板を設け、エアフローの改善　
　ファンの変更に伴い、開口部のサイズ変更（40mm → 35mm）






※一部改良(Rev.1.04)
　外見上はあまり変わっていませんが、ファンを静音型に変更（TAO→パナフロー→ADDA→ノーブランド）

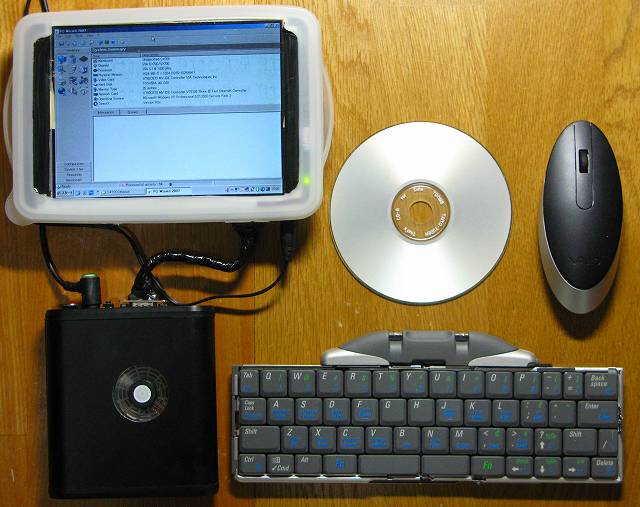

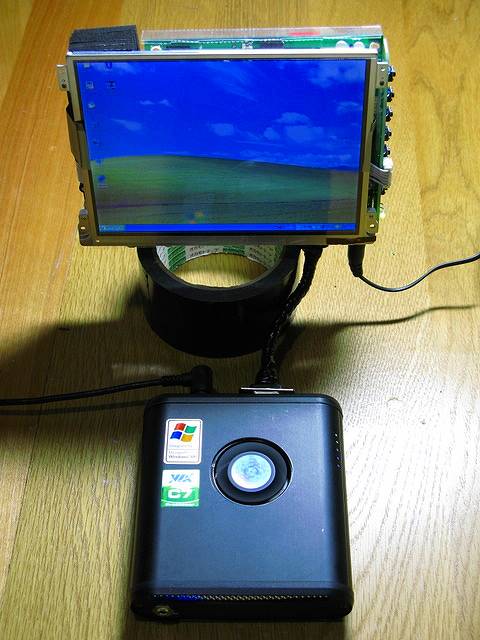

　液晶モニタはタッパーに入れています（仮）。OLIOで店員に相談し、勧められたmini-KAZEを買ったが
　その直後、ちょうど良さそうな薄型チップファンを安売り(500円)している店があったので購入。
　作動音がとても小さくなりました。モーターはパナフローと同じメーカーのようです。
　なお、作動中はケースにも熱を逃がしているので、すぐにケースが熱くなります。


つづく
