uPD7261A
uPD7261AはSMDインターフェースおよびST-506インターフェース両用のハードディスクコントローラで、CPU側のインターフェースは8080A/8086系バス用となっています。初期のハードディスクインターフェース基板とか、ハードディスク用SCSIインターフェース基板（ハードディスクとSCSIバスの間に挿入してSCSIプロトコルでハードディスクをアクセスするための基板）によく搭載されていました。
CPU側からはuPD765とかuPD7220と同様のコマンドパケット書き込みで制御できます。
なお、uPD7261Aは最高クロック周波数12 MHzとなっていて、SMDインターフェースで12
Mbit/s、ST-506インターフェースで 6 Mbit/sの転送速度まで対応します。高速版にuPD7261Bがあり、uPD7261B-18では最高クロック周波数18
MHzまで、uPD7261B-23では23 MHzまで対応しています。

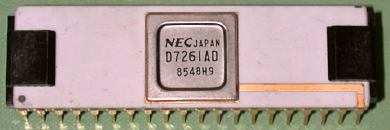

40ピンセラミックパッケージに納められています。これは久我様よりいただいたものです。
