クロック補正

サウンドカードのクロックずれは、PSK31などのデジタルモードを運用するのに、文字バケ
の原因になったり、　相手の周波数に合わせるのが難しいなど、いいことがありません。

以前と違い、最近のソフトはみな　サンプリング周波数が１１０２５Hzで、　MMVARIから求
められるクロック補正値が利用できますので、　その補正方法を書いてみます。

MMVARIを現在運用できる環境であることが前提ですので、　これからMMVARIをDLする
人や、　MMVARIの操作方法は、そちらのサイトを参考にしてください。

（２） MMVARIを起動し、　オプション（０）　→　MMVARI設定画面（M)　→　その他　で
　　　Clock　RX　１１０２５．００　　Hz
　　　TXOffset　　　　　０．００　　Hz　　　　であることを確認する。　

（３）　次に　オプション（０）　→　サウンドカードの較正（C)　をクリックし、　

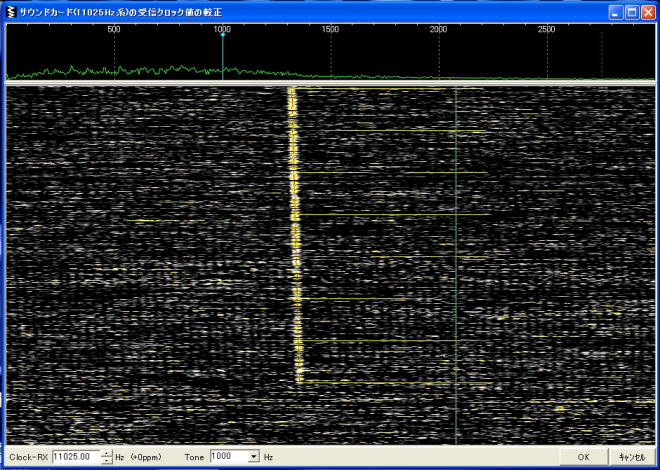

　　　「サウンドカード（１１０２５Hz系）の受信クロック値の較正」　画面を出す。

　　左下の　Clock－RX　が　１１０２５．００　Hz　であることを確認する。

　　黄色の巾広の帯が表れ、　画面が下に流れだす。　黄色い線が画面下まで
　　伸びるまで　７、８分間かかります。
　　

（１）　１０MHzのBPMで　1秒チックを受信する。
　　　　私は　FT-1000　の　AMモードでした。　夜間にFBに受信できる。
　　　　

　　　　

（４）黄色い線が下まで伸びたら、ここからが大事・・・。
　　　
　　　黄色い巾広線の　一番下の左端を慎重にクリックして　ドラックしながら、
　　　一番上の左端を慎重にクリックする。
　　　その時の　下のステータスバーに表示された　Clock－RX　の値を記録する。

（５）　画面はそのままに、　さらに受信を継続する。
　　　今度は、　真っ直ぐな線になっていますが、　念のため、　（４）を数回繰り返す。
　　　その時の　Clock－RX　の値が　このサウンドカードの受信クロックです。
　　　その値を記録して画面を閉じます。

（６）　オプション（０）　→　MMVARI設定画面　→　その他で、　先程の数値を　Clock－RX　に
書き入れ、　OKを押して、MMVARIを一旦閉じ、　再起動します。

（１）　オプション（０）　→　MMVARI設定画面　→　送信　で、　ループバックを　外部ループ
　　　　バックにチェックを入れ、　OKを押す。

（３）　送信機の電源を　OFFにし、　TX（F１２）ボタンを押して送信状態にします。　

（４）　MMVARI画面で　ATCボタンの左にある　ボックス内の数値がクルクル変化します。
　　　この数値が変化しなくなったら、　マウスを　そのボックスに持っていきます。
　　　その時、　MMVARI画面　一番下のステータスバーに　　同期タイミング　[ 　ppm, RXOffset=　]と
　　　数値が表われますので、　その数値を記録します。　落ち着かない場合は平均値を取ります。

（５）　ここまでくれば、もう直ぐですhi。　

　　　TXOffsetの計算は
　　　TXOｆｆset　＝　最初のTXOffset値　－　記録したRXOffset値
　　　すなわち
　　　TXOffset　＝　　　　　０　　　　　　　－　（＋０．６０）
　　　 TXOffset　＝　－０．６０　Hz 　となります。

（６）　MMVARI画面　オプション（０）　→　MMVARI設定画面　→　その他　で
　　　TXOffsetに　求めた数値を書き入れ、　OKボタンを押す。

（７）　送信タブで、内部ループバック　へ戻し、　一旦MMVARIを再起動させます。
　　　先程の設定が反映されていればOKです。

MMTTY、　RTCLにも同じ数値を書き入れ、　それぞれ再起動すれば　全て完了となります。

これで、自信を持って　デジタルモードにQRVできます。

FB DX　７３

de　JR１BAS /Fuku 　　　　　　　　　　May　２７.　２００７

（２）　パソコンのサウンドカードの　IN　と　OUT　を接続（ショート）する。
　　　この時、　MMVARI画面で　Modeは　ｂｐｓｋ
　　　AFC　ON、　NET　OFF、　ATC　ON　にしておく。
