充放電コントローラー
■コントローラー：PV-1212D1A・PV-1230D1AB・PV-2412D1AB（未来舎製）
未来舎PVシリーズコントローラーは、低価格でありながら、小型LEDパネル表示器をもち、充電状況の表示（電圧・電流）、充電量（Ah：アンペア・アワー）の表示機能を持ち、さらには、夜間照明タイマー付きの充放電コントローラーです。
静かなソリッドステート構造で、充電を行います。太陽電池からバッテリーへの充電を制御するとともに、バッテリー低電圧による負荷の遮断と自動再接続を行います。
日没を感知して、夜間照明用タイマーを作動させ、自動点灯・自動消灯が可能です。
|

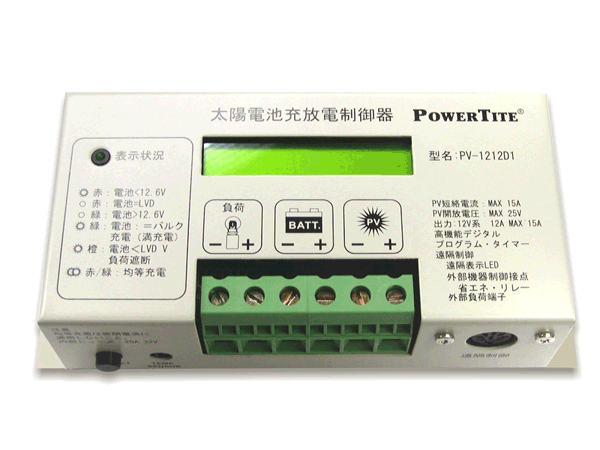

PV-1212D1A
|
PV-1230D1AB
|
PV-2412D1AB
|
|
【特徴】
- LCD表示により当日の充電量が確認でき、また３色LEDにより、電池状態の監視が出来ます。
- 充電電圧/電池低電圧による負荷出力遮断および負荷出力再接続/夜間照明時間（10種類）が設定でき、高度な制御システムの構築が可能です。
- 電池および太陽電池パネルの逆接、負荷端子のショートによるコントローラーの保護がある為、安心して使用が可能です。
- オプションの温度センサーを使用することでバッテリーの温度を監視し、充電電圧を制御します。
- PWMマイコン制御により充電効率の向上及び過充電、過放電の保護を監視します。
- 充電方式はバルク、アブソーブ（吸収）、フロートの三段階自動制御機能があります。
【仕様】
| 型名 |
PV-1212D1A |
PV-1230D1AB |
PV-2412D1AB |
| PV充電制御 |
PWM方式 |
| 使用電池電圧 |
DC12V系 |
DC12V系 |
DC24V系 |
| 最大太陽電池開放電圧 |
30.0V |
60.0V |
| 最小太陽電池開放電圧 |
18.0V |
36.0V |
| 最大太陽電池容量 |
200W |
500W |
400W |
| 定格充電電流 |
12A |
30A |
12A |
| 最大負荷出力 |
15A |
30A |
15A |
| 連続負荷電流 |
12A |
30A |
12A |
| 夜間検出電圧 |
3.5V# |
7.0V# |
バッテリー低電圧による
負荷出力遮断電圧 |
11.5V# |
23.0V# |
バッテリー低電圧による
負荷の遮断からの復帰電圧 |
12.8V# |
25.6V# |
調整可能範囲
（FLOAT電圧） |
12.0V - 16.5V |
24.0V - 33.0V |
調整可能範囲
（BULK電圧） |
12.0V - 16.5V |
24.0V - 33.0V |
調整可能範囲
（LVR=低電圧復帰電圧） |
10.5V - 16.0V |
21.0V - 32.0V |
調整可能範囲
（LVD=低電圧遮断電圧） |
9.5V - 15.0V |
19.0V - 30.0V |
調整可能範囲
（SUNSET=夜間検出電圧） |
3.0V - 8.0V |
6.0V - 16.0V |
温度センサー使用時の
温度補正係数 |
-30mV/℃ |
-60mV/℃ |
| 動作温度 |
-20℃ - +50℃ (-10℃以下および+40℃以上参考値) |
| 寸法 (W x H x D) |
177x45.5x84.3mm

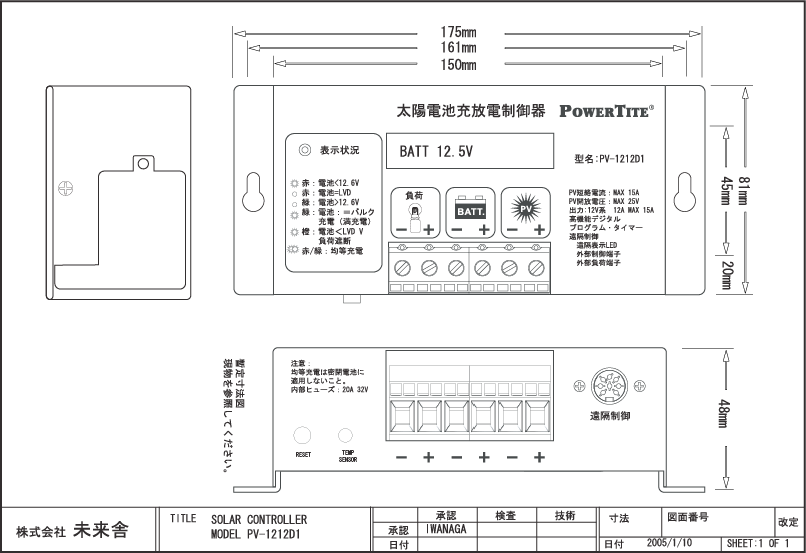

（サイズ図面） |
177x71.5x83.8mm
（サイズ図面） |
177x71.5x83.8mm
（サイズ図面） |
| 重量 (約) |
0.47kg |
0.92kg |
0.92kg |
| ブースト電圧 |
14.0V# |
28.0V# |
| フロート電圧 |
13.4V# |
26.8V# |
| 注釈 |
(#)印は出荷時設定 |
| 税込・価格 |
16,412円
|
23,100円
|
23,100円
|
|
ご購入申込み
|
PV-1212D1A
|
PV-1230D1AB
|
PV-2412D1AB
|
|

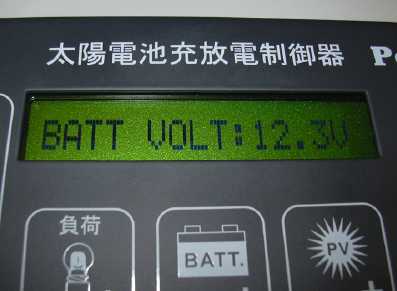

【ＬＥＤパネル】

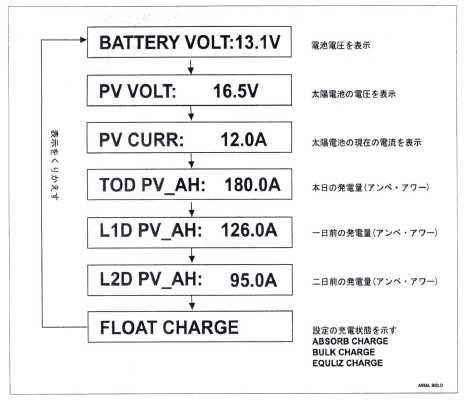

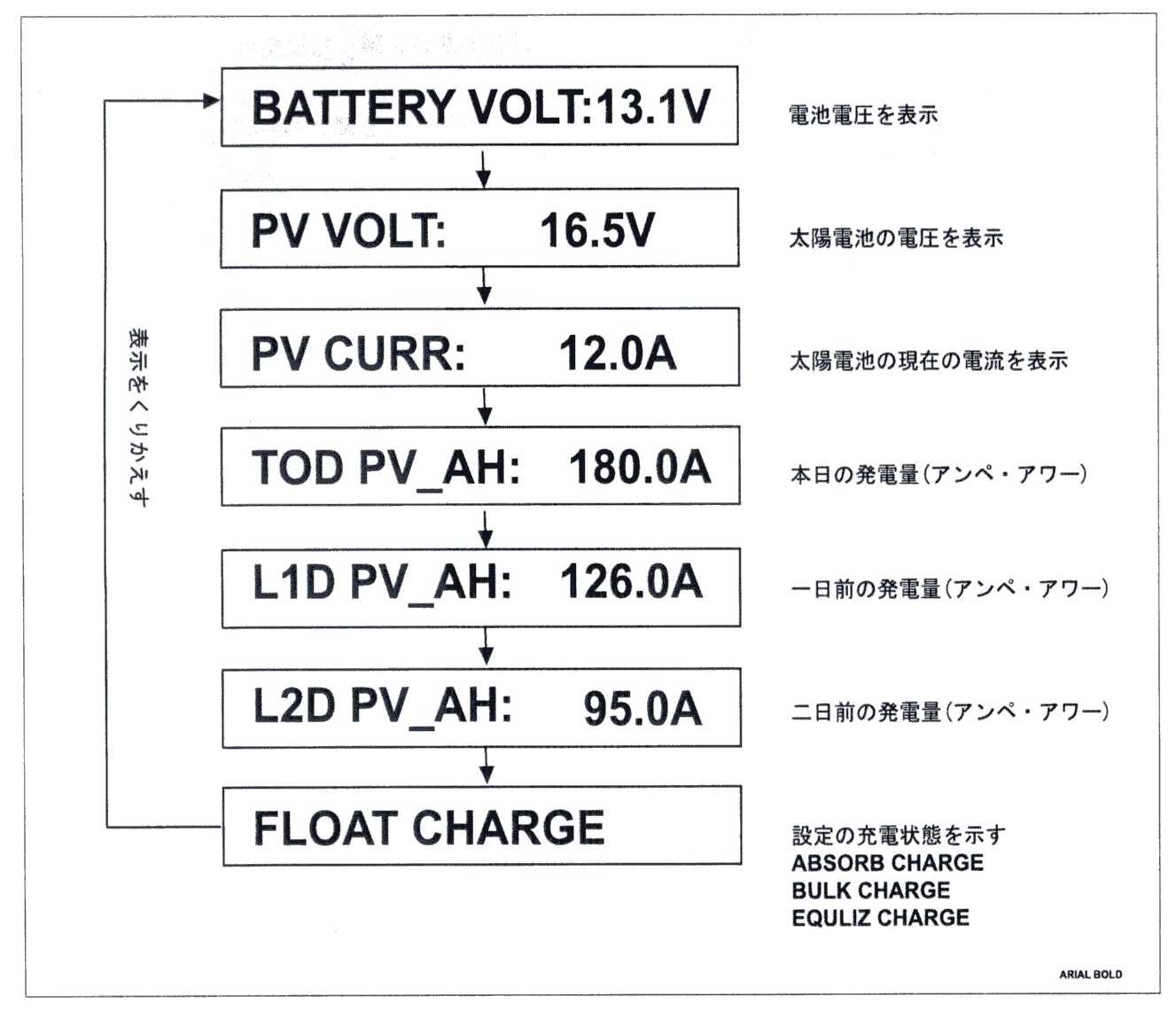

【ＬＥＤ表示パネルの表示順序】
【夜間モード動作内容】
【オプション】
|
TEMP-103 （温度検出センサー） |
|
PV-シリーズコントローラー用の温度検出センサーです。
このセンサーを使用することで、コントローラーは電池の温度変化に応じて充電電圧を調整し、効率の良い最適な充電状態を実現することが可能となります。
|
| 価格（税込）：4,300円 |
|
|
 |
