■未来舎 バッテリー充電器（常時接続可）
|
未来舎GFQシリーズ充電器は、12V-12A・12V-25A・24V-15Aの３種類をラインナップ。
プログラム制御充電方式で効率的なバッテリー充電が行えます。
|
|
【特徴】
- 鉛またはリチウム電池にも対応致します。
※CH-1225GFQは標準品、CH-1212GFQ、CH-2415GFQはリチウム対応設定は有償オプションです。
- 電源ON時の初動30分吸収充電動作のON/OFFが可能となりました。ONではGFPシリーズと同じ動作、OFFではGTP以前の動作となります。
- オプション1の温度センサー「TEMP-103」を使用して2つのバッテリーを監視することができます。
1つは従来のバッテリー温度による充電電圧の補正+高温による出力遮断、1つはバッテリー温度高温による出力遮断機能により安全な充電システムの構築が可能となります。
- 低ノイズ特性なため、ほとんどの電子機器に影響を与えません。
- 充電電圧2種をディップ・スイッチにより選択可能なため、バッテリー入れ替え時の選択肢が多くなります。
- 動作可能温度範囲が広く、多様な場所で使用できます。
- 本体の外部制御端子を使用すると、遠隔での充電出力ON/OFFや状況のLEDを引き出すことができます。
- 逆接保護
- 三段階充電
- 充電電流量により自動で充電電圧を切り替えており、全自動となっています。また、負荷を使用しながらでも過充電にならないための充電動作も、モードの切り替えで対応しています。さらに、タイマーによるバルク充電終了機能もあり、多機能充電器となっています。
- 出力電圧の高い高電圧タイプもオプション２で対応しています。
【仕様】
| 型名 |
CH-1212GFQ |
CH-1225GFQ |
CH-2415GFQ |
| 入力電圧 |
AC100V(90-132V) |
| 入力周波数 |
50/60Hz |
| 最終(BULK)充電電圧 |
13.9V / 14.4V(標準品)
14.8V / 15.5V(高電圧品)※1 |
13.9V / 14.2V / 14.4V / 14.7V(標準品)
14.8V / 15.5V(高電圧品)※2 |
27.8V / 28.8V(標準品)
29.6V / 31.0V(高電圧品)※2 |
| 維持(FLOAT)充電電圧 |
13.4V(標準品)
13.5V(高電圧品) |
26.8V(標準品)
27.0V(高電圧品) |
| 定格出力電流 |
12.5A |
22.5A |
12.5A |
| 動作温度範囲 |
-15℃ - +55ﾟC |
| 最大入力電力 |
250VA |
450VA |
500VA |
| 入力待機電流 |
120mA |
200mA |
135mA |
| 電源安定度 |
±25mV(AC90V-132V) |
±100mV(AC90V-132V) |
| リップル・ノイズ |
25mV (rms) |
35mV (rms) |
| カット電流 |
1.5A |
3.0A |
1.5A |
| 効率 |
<80% |
温度センサー使用時の
温度補正係数 |
-20mV/℃ |
-40mV/℃ |
| 入出力絶縁 |
100M Ω |
| 入出力耐圧 |
1000V |
| ヒューズ |
DC 20A
AC 4A (4A250V) |
DC 30A
AC 8A (8A250V) |
DC 20A
AC 4A (4A250V) |
| 寸法 (W x H x D) |

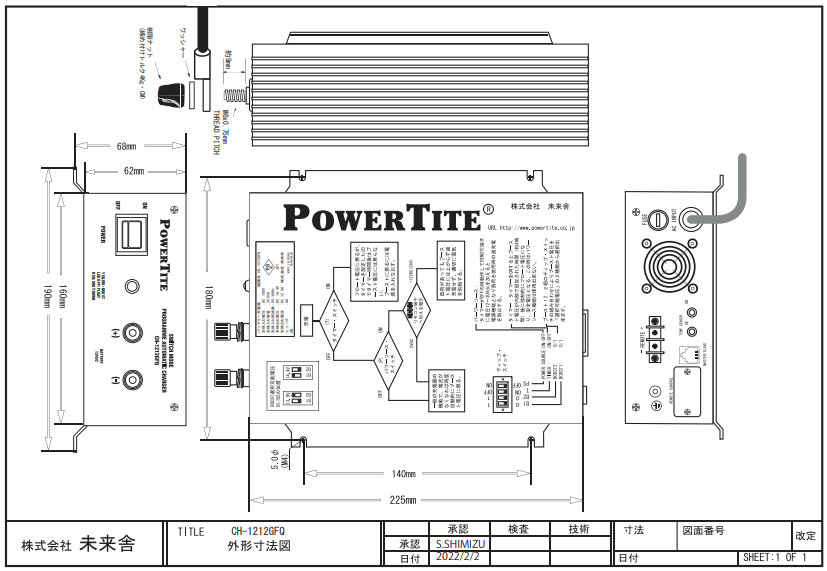

190x68x225mm 外形図 |

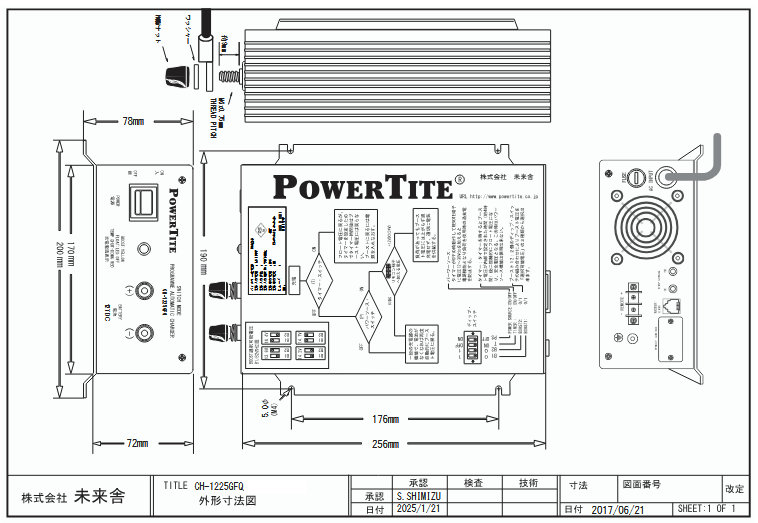

200x78x256mm 外形図 |

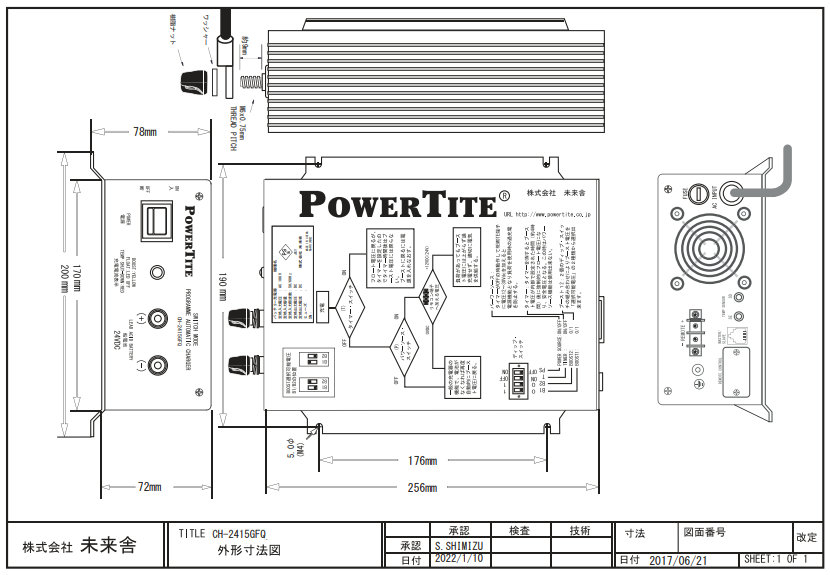

200x78x256mm 外形図 |
| 重量(約) |
1.6kg |
2.1kg |
2.1kg |
| 備考 |
※1…負荷10A時電圧 |
※2…負荷20A時電圧 |
※2…負荷20A時電圧 |
| 税込・価格 |
41,162円 |
52,360円 |
57,332円 |
| ご購入申込み |
CH-1212GFQ
|
CH-1225GFQ
|
CH-2415GFQ
|
CH-1225GFQ：出荷時は太字のリン酸鉄リチウムイオン電池 (LiFePO4) 14.4V に設定しています。
鉛蓄電池では必要に応じて変更してください。
※規格は予告無く変更することがあります。
【オプション１】
TEMP-103（温度センサー）
CH-GFPシリーズCH-GFQシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。
取り付けることで、電池の温度により充電電圧を補正、また電池温度が65℃になると充電出力を遮断します。
| 温度センサー |
TEMP-103 |
| 税込・価格 |
4,301円 |
| ご購入申込み |
|
|
 |
【オプション２】
高電圧タイプオプション
CH-1212GFQ、CH-1225GFQ、CH-2415GFQの高電圧品を選択する場合は、
下記の高電圧オプションを合わせてご購入下さい。
|
高電圧オプション
|
CH-HVOP
|
|
税込・価格 |
2,640円
|
| ご購入申込み |
|
|
