２００８年２月１８日

いつものとおり、あれもこれもやっている状況ですが、手乗りＣＮＣ（ParmTopCNC)の進捗を載せました。

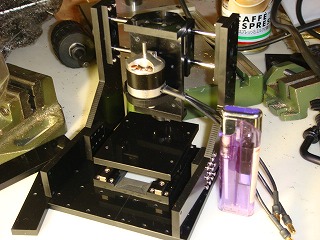

現在、試作なのでＡＢＳで作成しています。まだ、ネジ留めしていないですが、なんとなくそれらしい形になってきました。

ただ、部品は作っては修正、作り直したりと言う具合で、なかなか進んでいません。あと、今、写っている部品もＰＯＭに変更する部分もあるので、まあ、もう少しかかりそうです。

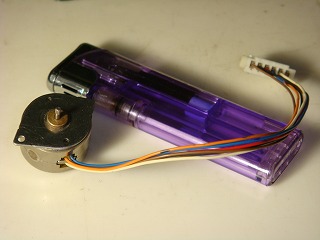

軸の送りに使用するステッピングモーターは、写真のように小型のものを使用します。

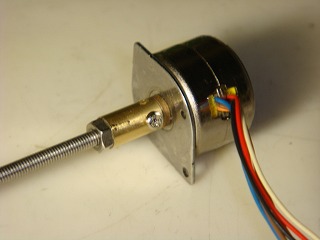

で、ちょっと手こずっているんが、このモーターの軸が直径１．５ｍｍで、送りに使うネジがＭ３のステンレス全ネジで、これをジョイントする部分が難しい。

モーター軸がきっちり入る直径１．５ｍｍ穴は難しいです。工具の問題です。今持っている工具と、加工方法を考え、何とか使えそうなものが出来ました。

あと、送りネジ用のナット部分なども、これから作成です。

２００８年２月１０日

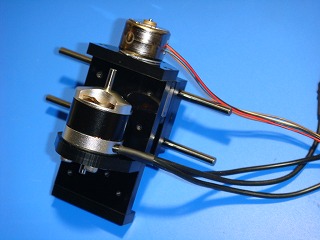

Ｘ軸の両サイドの部品を作成しました。昨日の書き込み、Ｙ軸と書いていましたがＸ軸の間違いですね。

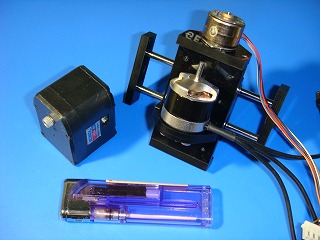

で、大きさが分かりにくいと言うこともあり、サーボと１００円ライターを一緒に写しました。

ここまで作っみて、図面が間違えているところや、もう少し修正したほうが良いところとかありますね。

２００８年２月９日

自作ＣＮＣのフレーム設計も、UnitDesignV3.4というソフトのライセンス認証キーの登録手続きをしていなかったので、現在申請中です。

それなので、フレーム設計停滞中です。

そこで、以前から作って見たかった、小型のＣＮＣの作成も開始しました。といっても、試作です。

部品は、オークションで購入したものや昔の５インチＦＤから取った部品などから作るつもりです。さしあたっては、現時点で組み立てた写真を掲載しました。

細かいところは、今後掲載していきます。
