私がメインで使用しているＣＮＣソフトで、いろいろと公開していきます。

現在使用しているバージョン

Ｒｅｌｅａｓｅ　６．１１ｂ


	２００４年６月３０日　Mach2Turn ベルメックスＣＬ－３００のページでMach2TurnにＷＥＢから拾ってきたサンプルデータを表示させたのを書きましたが、こちらのページに記載する事にしました。昨日、フォルムのＣＮＣおもちゃの掲示板に投稿したのですが、こちらにもう少し詳しく書き直しました。サンプルデータの作成は手作業でと書いていましたが、実際には、ＣＡＤに図を書いて、右側のオブジェクトから左のオブジェクトまでのスタート座標、エンド座標、円弧は中心座標を書き写し、エクセルで変換しました。前に、フォルムの掲示板でチェスの駒のようなのを削っていたので、似たような形にしました。

		左下が原点（０，０）で、グリッドは１ｍｍです。左の円弧から一筆書きの順番で座標を拾い出しました。

		拾った座標を右側の表に入れると、Ｘ軸、Ｚ軸に変換されたデータが左側の表に表示されます。一番左は、実際に出来上がったＧコードです。エクセルの式で単純に作成してあります。

		出来上がったＧコードをMach2Turnで表示したところです。普通のＣＡＤは、右上に行くほど座標が大きくなりますが、Mach2Turnでは右下に行くほど座標が大きくなります。（見た目上は上下反転）フライスでもＺ軸はマイナス方向に移動して削るので、旋盤でもＺ軸がマイナス方向で削るようになっているみたいです。サンプルデータは、ＣＮＣ基板を接続しないで、画面で動作させて確認できるようにＦ５００と早くしています。

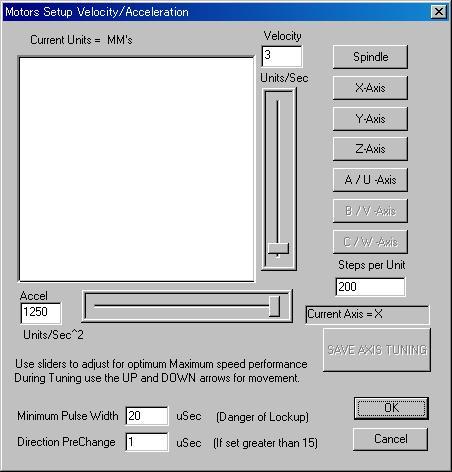

	２００４年６月２２日ここには書いていませんでしたが、Ｍａｃｈ２のＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎ６．００ｅを使っていましたが、６．００ｆが出ていたので早速インストールしました。今回は、設定関係が少し変更になっています。詳細はやはりよく分かりません。 Motor Tuninは、結構変わっていました。

２００４年６月７日

Ｍａｃｈ２のＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎが６．００ｄになった。

この前６．００ｃにしたばかりなのにもう６．００ｄ。

６．００ｃでは、問題もなく普通に切削していました。

６．００ｄをダウンロード、インストールしました。正常に起動出来たので一安心です。

これでまた、バリバリ部品作成します。（やっぱ、どこがどうなったのか良く分からない？？？）

２００４年６月３日

Ｍａｃｈ２のＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎが６．００ｃになった。

これまた、早速ダウンロードしインストールして見ました。

私の環境で正常に起動する事を確認しました。削りはしてませんが。

２００４年６月１日

Ｍａｃｈ２のＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎが６．００ｂになっている。

早速ダウンロードしインストールして見ました。

５．９９と６．００ａ共に私の環境では起動時にエラーだったので、今度もかなと思ったら、うまく起動できました。

いつも思うのですが、ＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎはどこが修正されたかよく分かりません。

とりあえず、どこかが良くなったのだろうということで使用しています。

２００４年５月２８日

Ｍａｃｈ２のＤｅｖｅｌｏｐｍｅｎｔＶｅｒｓｉｏｎが６．００ａまでバージョンが上がっていますが、私の環境では、５．９９以降は起動できません。なぜでしょう？

ＰＣ本体　ＶＡＩＯ　Ｕ－１０１

ＯＳ　ＷｉｎｄｏｗｓＸＰ　Ｐｒｏｆｅｓｓｉｏｎａｌ　Ｅｄｉｔｉｏｎ

ＶＡＩＯ　Ｕ１でも試して見たのですが、同じでした。結局、５．９６を使用しています。


	２００４年６月３０日　Mach2Turn ベルメックスＣＬ－３００のページでMach2TurnにＷＥＢから拾ってきたサンプルデータを表示させたのを書きましたが、こちらのページに記載する事にしました。昨日、フォルムのＣＮＣおもちゃの掲示板に投稿したのですが、こちらにもう少し詳しく書き直しました。サンプルデータの作成は手作業でと書いていましたが、実際には、ＣＡＤに図を書いて、右側のオブジェクトから左のオブジェクトまでのスタート座標、エンド座標、円弧は中心座標を書き写し、エクセルで変換しました。前に、フォルムの掲示板でチェスの駒のようなのを削っていたので、似たような形にしました。

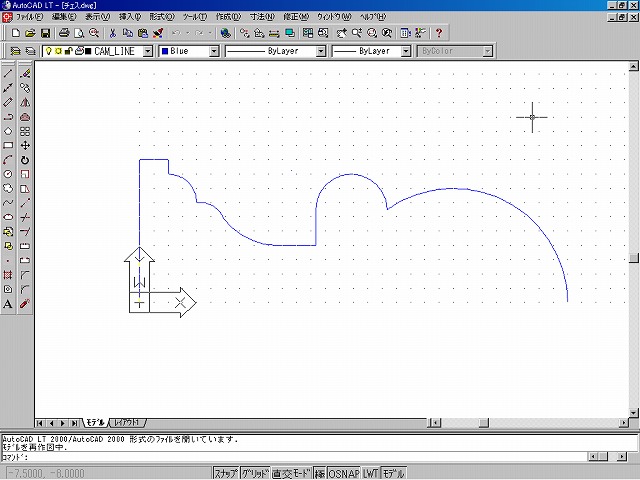

		左下が原点（０，０）で、グリッドは１ｍｍです。左の円弧から一筆書きの順番で座標を拾い出しました。

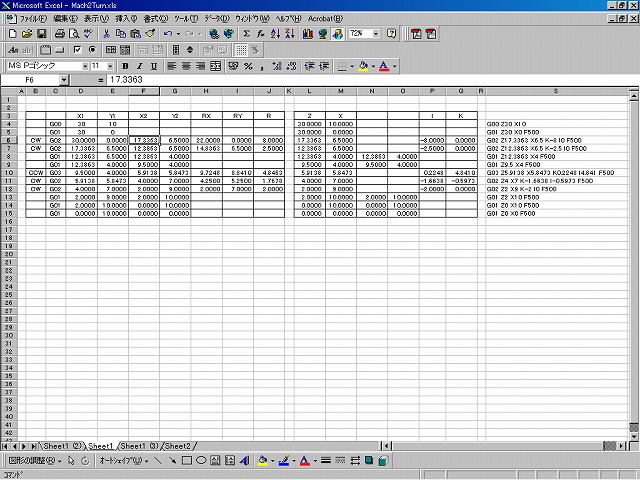

		拾った座標を右側の表に入れると、Ｘ軸、Ｚ軸に変換されたデータが左側の表に表示されます。一番左は、実際に出来上がったＧコードです。エクセルの式で単純に作成してあります。

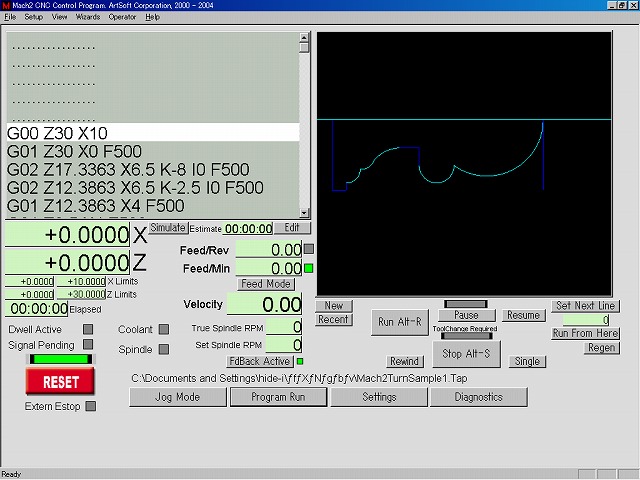

		出来上がったＧコードをMach2Turnで表示したところです。普通のＣＡＤは、右上に行くほど座標が大きくなりますが、Mach2Turnでは右下に行くほど座標が大きくなります。（見た目上は上下反転）フライスでもＺ軸はマイナス方向に移動して削るので、旋盤でもＺ軸がマイナス方向で削るようになっているみたいです。サンプルデータは、ＣＮＣ基板を接続しないで、画面で動作させて確認できるようにＦ５００と早くしています。
