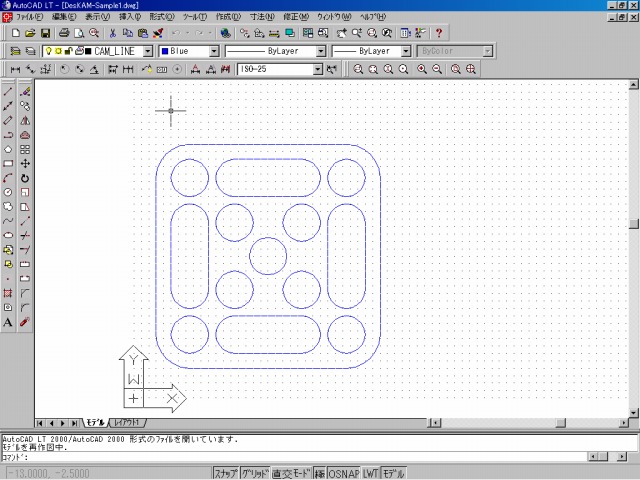

説明用に図１のような図を作成しました。

四角形の角が丸くなったものに、１３個の穴をくりぬいたものです。

DesKAM2000で取り込むために、ＤＸＦで保存します。

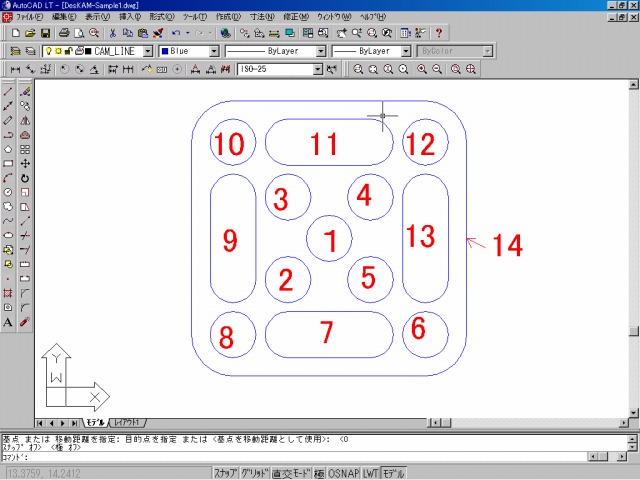

切削順序は、図２に示したように中心から時計回りの渦巻状に穴あけをした後に外周（輪郭）を加工するように変更する事とします。

１で作成したＤＸＦファイルをDesKAM2000で読込みます。

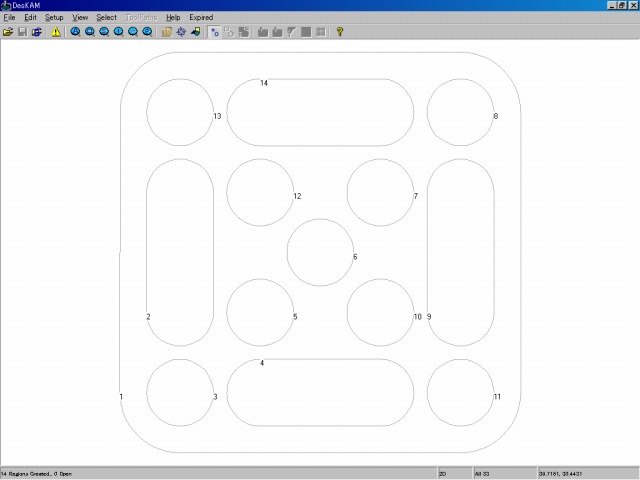

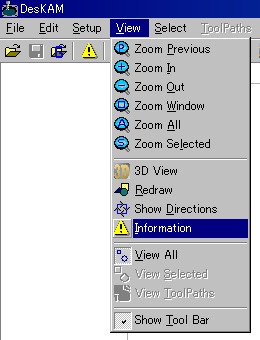

図３は、ＤＸＦ読込後にメニューのViewのInformationを選択し、DesKAM2000が認識している切削順序を表示したものです。切削順の表示は図４の操作で行います。

今切削したい順序とは違っていますね。

また、メニュー下の黄色のびっくりマークのアイコンをクリックしてもＯＫです。

切削順序を指定する場合は、まず、図５に示したようにメニューのEditのSet Machining Orderを選択します。

選択すると、図６のMachining Orderのダイアログが表示されるので、このままＯＫします。（今回は１のままでよいです）

この後は、切削したい順番に図形をクリックしていきます。図形をクリックすると、近くの数が変わります。

切削順番を指定した直後が図７です。

注意：

切削順を指定している最中に、切削順番が２桁の図形を１桁の順番に指定した場合、１桁目は書き換わりますが２桁目は消えません。

図７で説明すると、例えば、切削順番を３番にした図形のところには３２と表示されていますが、指定前は１２だったので１桁目の１が３に変わっていますが、２桁目の２が消えていないので３２の表示となっています。

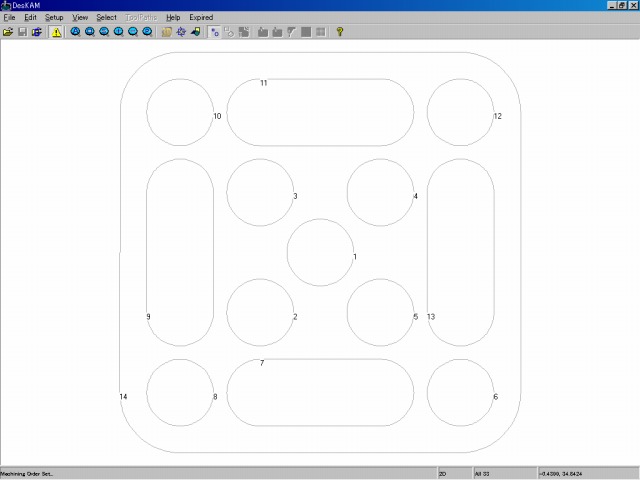

図８は、ViewのZoom Allで全体を表示させたところです。画面が再描画される操作を行うことで、設定した切削順序が正常に表示されます。

切削順序に指定方法はこれで終了です。

以降は、通常にＧコードの作成を行ってください。
