■正弦波インバーター（SP-1000：1000Ｗ）
|
|
【特徴】
- 軽量化
最大42%軽量化しました（当社の同クラス機種比較）。運搬の効率、作業性が向上しコスト削減に繋がります。
- 広い入力電圧範囲
入力電圧範囲を広く設定しており、鉛バッテリーに限らず、入力電源の選択肢が広がりました。
- 広い動作温度範囲
-20〜+40℃は定格の100%を出力します。40〜60℃までは、定格の40%出力できます。
※自動的に出力が停止するわけではありません。40℃を超える環境下では、各モデルの特性図にそって負荷を使用してください。
- 出力電圧・周波数を設定可能
出力電圧と出力周波数をDIPスイッチで変更できます。
100Vacモデルは出力電圧が100/110/115/120Vacに、200Vacモデルは200/220/230/240Vacに変更できます。出力周波数は50/60Hzに切換え可能です。電圧、周波数が異なる地域、電化製品でもご利用いただけます。
- 正弦波出力・高サージ容量
歪率5%以下の正弦波を実現しており、余裕のある設計で、定格出力の175〜200%までのサージ電力に対応できます。
- 設定可能なパワーセーブモード
パワーセーブモードを設定すると、インバータの待機状態にかかる自己消費電力を抑えることができます。バッテリーの消費を低減させます。
- リモート制御機能内蔵

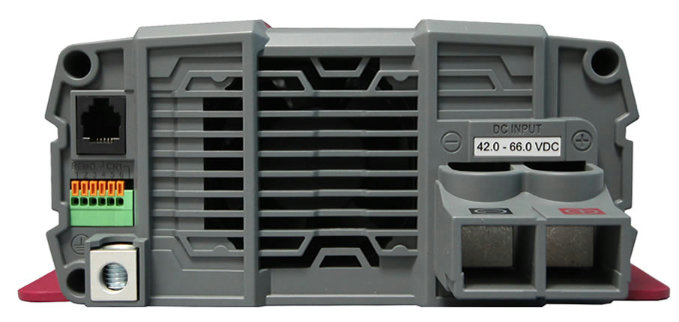

リモート制御機能を内蔵しています。専用のリモートコントローラがなくてもリモート制御ができます。本体のリモートコントロール端子を利用して、電源のON/OFFができます。
- 無電圧接点による外部信号の出力
本体のリモートコントロール端子より、障害発生時にエラー信号を外部に出力することができます。システムへの組み込みに適しています。
【仕様】
| 型式 |
SP-1000-112A |
SP-1000-124A |
SP-1000-148A |
| 定格出力電力 |
1000VA±3% |
| 最大出力電力(1分) |
1000〜1150VA(100~115%) |
| サージ電力(1秒) |
<1750VA |
| 定格入力電圧 |
12Vdc |
24Vdc |
48Vdc |
| 出力電圧(切換可) |
100(初期値)/110/115/120Vac±5% |
| 周波数(切換可) |
50/60(初期値)Hz±0.5% |
| 出力波形※1 |
正弦波(歪率5%以下) |
| 最大効率 |
92% |
93% |
93% |
| 無負荷電流※2 |
≤1.5A |
≤0.8A |
≤0.5A |
待機電流
(パワーセーブモード)※2 |
<0.1A |
<0.06A |
<0.05A |
| 入力電圧範囲※3 |
10.5〜16.5Vdc |
21〜33Vdc |
42〜66Vdc |
| 保護回路 |
入力低電圧、入力過電圧、入力逆極性接続(ヒューズ)、
出力過負荷、出力短絡、出力過温度/低温度 |
| 安全規格 |
- |
| EMC規格 |
- |
| eマーク |
- |
| 耐圧 |
バッテリー入力 - AC出力：2121Vdc
バッテリー入力 - シャーシグラウンド：500Vdc
AC出力 - シャーシグラウンド：1414Vdc |
| 絶縁抵抗 |
100MΩ/500Vdc |
| 耐振 |
10〜500Hz、2G 10min./ 1cycle、60分 XYZ各方向 |
| 動作温度範囲※3 |
-20〜+40℃(定格負荷)、+60℃(40%負荷) |
| 保存温度/湿度範囲 |
-30〜+70℃/10〜95%RH(結露無きこと) |
| 冷却 |
温度負荷連動ファン |
| オプション |
リモートコントローラCR-16A、リモートコントローラCR-8、
通信ケーブルCC-1、入力ケーブル |

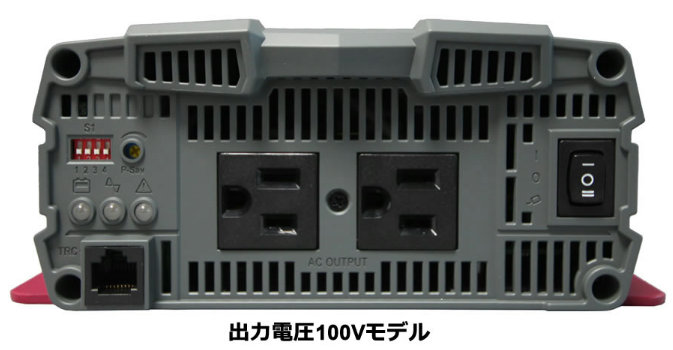

| 出力端子 |
 |
| 寸法(L×W×H) |

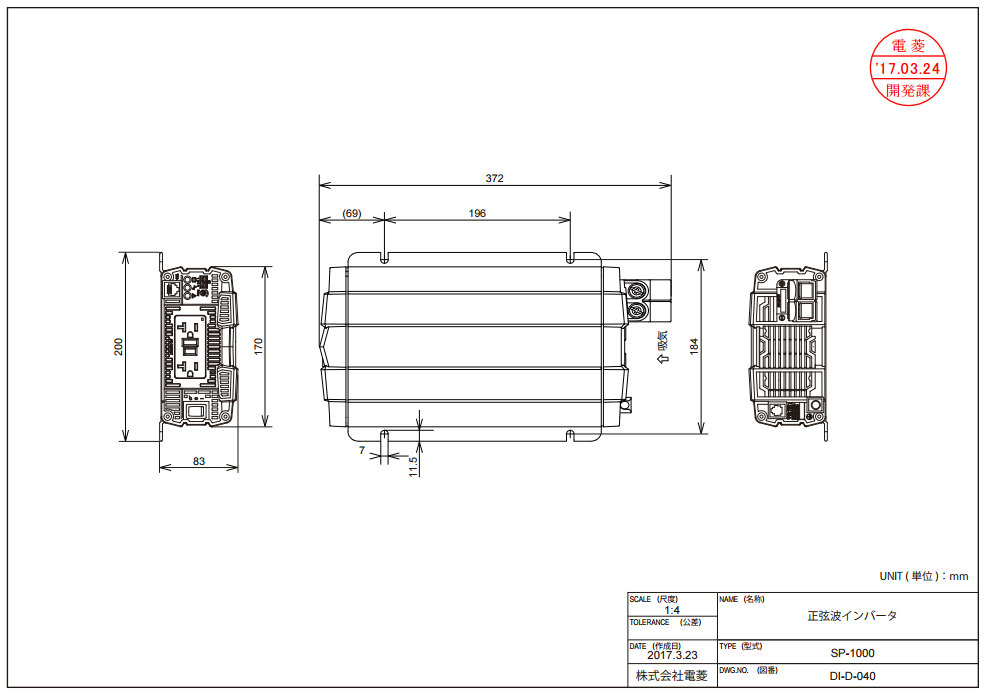

372×200×83mm （サイズ図面） |
| 重量 |
3.26kg |
| 税込・価格 |
SP-1000-112A
73,040円 |
SP-1000-124A
73,040円 |
SP-1000-148A
73,040円 |
| ご購入申込み |
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 入力電圧=12.5V/25V/50V、出力電圧100/110/115/120Vac、
80%負荷(力率=1.0)。200Vモデルは、出力電圧が2倍にて測定
※2 定格入力電圧値にて測定

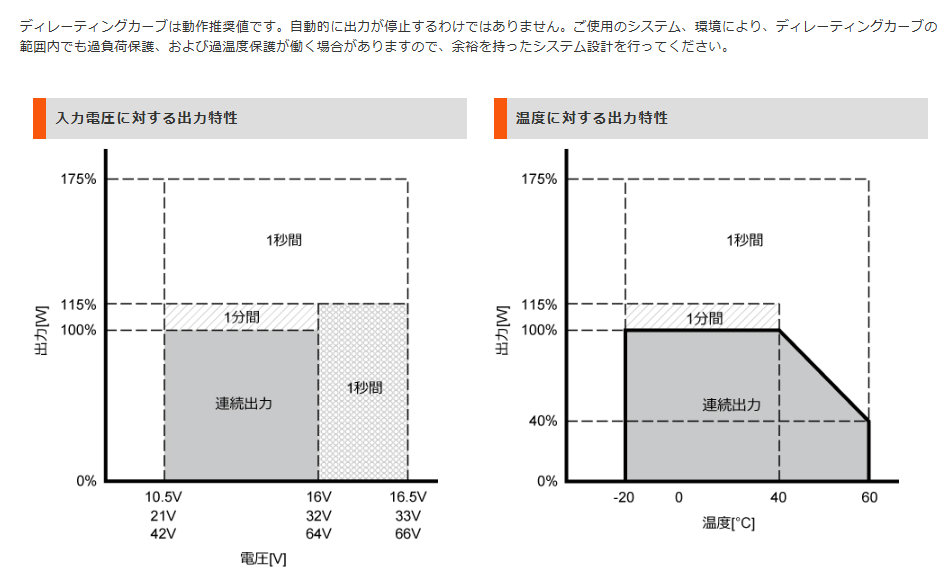

※3 特性図をご参照ください。
■オプション１
|
●CR-16A：インバーター用リモートコントローラー
|
|
本リモコンを接続すると、本体から離れたところでインバーターの電源ON/OFF、出力電力表示、動作状態表示等が可能です。
・適用機種：SPシリーズインバーター
| 型 番 |
CR-16A |
| 税込・価格 |
14,850円
|
| ご購入申し込み |
|
|
■オプション２
|
●CR-8：インバーター用リモコン
|
|
離れた場所から、インバーターをON/OFFすることが可能になります。
| 型 番 |
CR-8 |
| 税込・価格 |
6,600円 （送料別途）
|
| ご購入申し込み |
|
|
|
