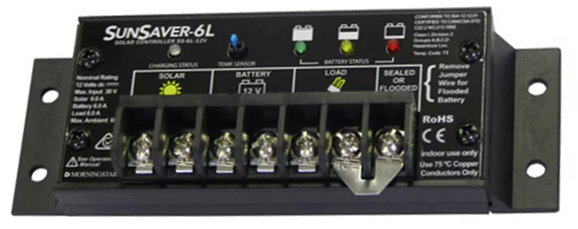

■SS−6L、SS−10L、SS−20L（Morning
Star社製）
SSシリーズコントローラーは、小型高性能の充放電コントローラーです。
静かなソリッドステート構造で、充電を行います。太陽電池からバッテリーへの充電を制御するとともに、バッテリー低電圧による負荷の遮断と自動再接続を行います。
【特徴】
- システムによって選べる5機種のラインアップ
- 密閉型、非密閉型のバッテリーに対応。バッテリーに応じた充電制御
- 完全なソリッドステート構造で充電中も音は静か
- 充電中や減電圧保護（バッテリーの過放電防止）機能作動が一目でわかる LEDインジケーター搭載
- 優れた環境特性（温度補正機能内蔵）
- 特に、寒冷地には絶対的な強さ
- 薄型、軽量アルミボディ
- 塩害対策された大型ターミナル
【SS-6L-12V 技術仕様】
| 型式 |
SS-6L-12V |
| 制御機能 |
充放電制御 |
| システム電圧 |
12Vdc |
| ソーラー最大入力電圧 |
30Vdc |
| ソーラー最大入力電流 |
6A |
| 制御バッテリー電圧範囲 |
6V 〜 15Vdc |
| 負荷最大電流 |
6A |
| 充電方式 |
PWM 4段階充電（バルク、吸収、フロート、均等化） |
| 吸収充電電圧 |
14.1V（密閉式）、
14.4V（非密閉式） |
| フロート充電電圧 |
13.7V |
| 均等化充電電圧 |
14.9V（非密閉式） |
| 最大充電規制電圧 |
15.0V |
| 負荷遮断電圧（LVD） |
11.5V |
| 負荷再接続電圧（LVR） |
12.6V |
| 高電圧遮断電圧 |
15.3V |
| 高電圧遮断解除電圧 |
14.0V |
| 自己消費電流 |
＜8mA |
| 電圧精度 |
1.0% |
| サージ保護 |
1500W / ポート |
| 保護回路 |
ソーラー/ 過電流、短絡、極性逆接続
バッテリー/ 高電圧、極性 逆接続
負荷/ 過負荷電流、短絡
本体/ 高温度 |
| 温度補正（25℃） |
−30mV/℃ |
| 動作周囲温度範囲 |
−40℃ 〜 ＋60℃ |
| 保存周囲温度範囲 |
−55℃ 〜 ＋80℃ |
| 湿度 |
100% (結露しないこと) |
| 寸法 |

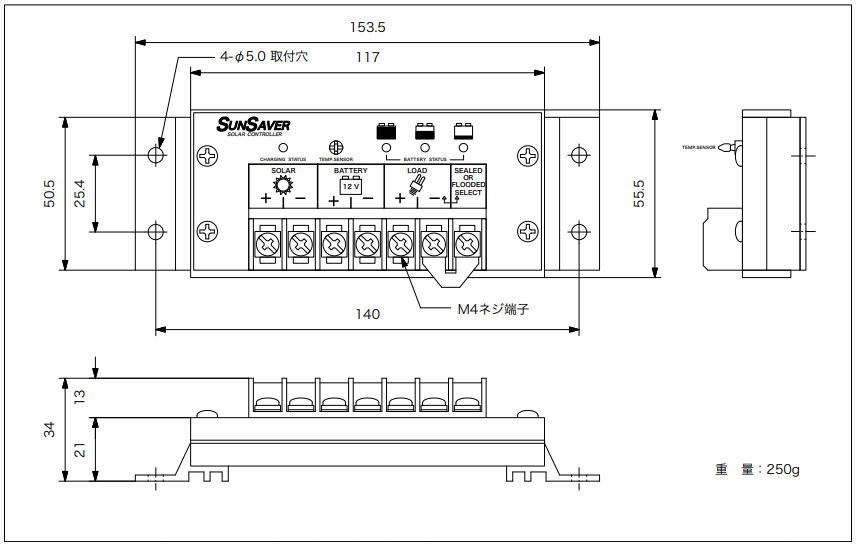

55.5 × 153.5 × 34mm 外形図 |
| 重量 |
250g |
|
税込・価格
|
16,500円
|
|
ご購入申込み
|
SS-6L-12V
|
|
【SS-10L-12V, 24V・技術仕様】
| 型式 |
SS-10L-12V |
SS-10L-24V |
| 制御機能 |
充放電制御 |
| システム電圧 |
12Vdc |
24Vdc |
| ソーラー最大入力電圧 |
30Vdc |
60Vdc |
| ソーラー最大入力電流 |
10A |
| 制御バッテリー電圧範囲 |
6V 〜 15Vdc |
6V 〜 30Vdc |
| 負荷最大電流 |
10A |
| 充電方式 |
PWM 4段階充電（バルク、吸収、フロート、均等化） |
| 吸収充電電圧 |
14.1V（密閉式）、
14.4V（非密閉式） |
28.2V（密閉式）、
28.8V（非密閉式） |
| フロート充電電圧 |
13.7V |
27.4V |
| 均等化充電電圧 |
14.9V（非密閉式） |
29.8V（非密閉式） |
| 最大充電規制電圧 |
15.0V |
30.0V |
| 負荷遮断電圧（LVD） |
11.5V |
23.0V |
| 負荷再接続電圧（LVR） |
12.6V |
25.2V |
| 高電圧遮断電圧 |
15.3V |
30.6V |
| 高電圧遮断解除電圧 |
14.0V |
28.0V |
| 自己消費電流 |
＜8mA |
| 電圧精度 |
1.0% |
| サージ保護 |
1500W / ポート |
| 保護回路 |
ソーラー/ 過電流、短絡、極性逆接続
バッテリー/ 高電圧、極性 逆接続
負荷/ 過負荷電流、短絡
本体/ 高温度 |
| 温度補正（25℃） |
−30mV/℃ |
−60mV/℃ |
| 動作周囲温度範囲 |
−40℃ 〜 ＋60℃ |
| 保存周囲温度範囲 |
−55℃ 〜 ＋80℃ |
| 湿度 |
100% (結露しないこと) |
| 寸法 |
55.5 × 153.5 × 34mm 外形図 |
| 重量 |
250g |
| 税込・価格 |
19,492円
|
22,638円
|
|
ご購入申込み
|
SS-10L-12V
|
SS-10L-24V
|
【SS-20L-12V, 24V・技術仕様】
| 型式 |
SS-20L-12V |
SS-20L-24V |
| 制御機能 |
充放電制御 |
| システム電圧 |
12Vdc |
24Vdc |
| ソーラー最大入力電圧 |
30Vdc |
60Vdc |
| ソーラー最大入力電流 |
20A |
| 制御バッテリー電圧範囲 |
6V 〜 15Vdc |
6V 〜 30Vdc |
| 負荷最大電流 |
20A |
| 充電方式 |
PWM 4段階充電（バルク、吸収、フロート、均等化） |
| 吸収充電電圧 |
14.1V（密閉式）、
14.4V（非密閉式） |
28.2V（密閉式）、
28.8V（非密閉式） |
| フロート充電電圧 |
13.7V |
27.4V |
| 均等化充電電圧 |
14.9V（非密閉式） |
29.8V（非密閉式） |
| 最大充電規制電圧 |
15.0V |
30.0V |
| 負荷遮断電圧（LVD） |
11.5V |
23.0V |
| 負荷再接続電圧（LVR） |
12.6V |
25.2V |
| 高電圧遮断電圧 |
15.3V |
30.6V |
| 高電圧遮断解除電圧 |
14.0V |
28.0V |
| 自己消費電流 |
＜8mA |
| 電圧精度 |
1.0% |
| サージ保護 |
1500W / ポート |
| 保護回路 |
ソーラー/ 過電流、短絡、極性逆接続
バッテリー/ 高電圧、極性 逆接続
負荷/ 過負荷電流、短絡
本体/ 高温度 |
| 温度補正（25℃） |
−30mV/℃ |
−60mV/℃ |
| 動作周囲温度範囲 |
−40℃ 〜 ＋60℃ |
| 保存周囲温度範囲 |
−55℃ 〜 ＋80℃ |
| 湿度 |
100% (結露しないこと) |
| 寸法 |
55.5 × 153.5 × 34mm 外形図 |
| 重量 |
250g |
| 税込・価格 |
24,530円
|
26,323円
|
|
価格（税込）
|
SS-20L-12V
|
SS-20L-24V
商品欠品中
|
