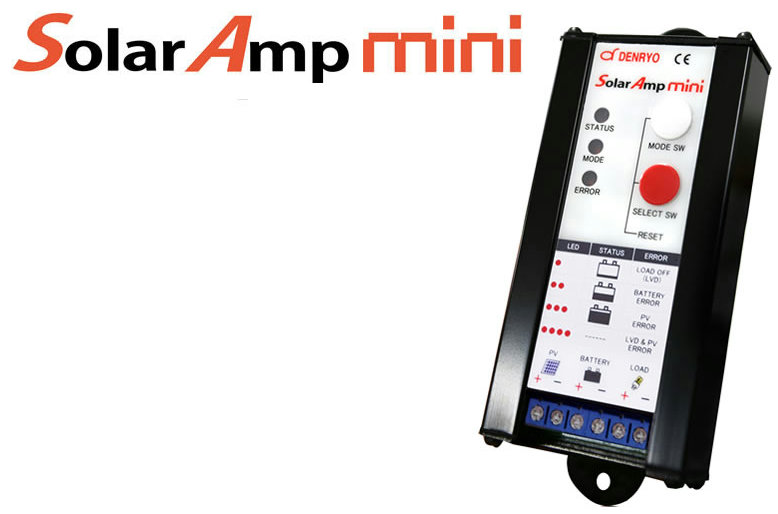

太陽電池コントローラー SolarAmp mini（SA-MN05-8）
【特徴】
- 世界最小自己消費電力
商用電力を得られない独立型太陽光発電システムでは、システムを構成する各機器の消費電力を低減させることが重要になります。SolarAmp miniは、自己消費電流1mA以下のため、システムの長期安定化を促します。小型太陽電池を使ったシステムや、日照時間の短い地域のシステムに最適です。
- 過放電バッテリーへのリカバリー充電機能
過放電したバッテリーを充電し、システムを復帰させることが可能です。山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。
※過放電以外の理由により故障したバッテリーは回復させることができません。

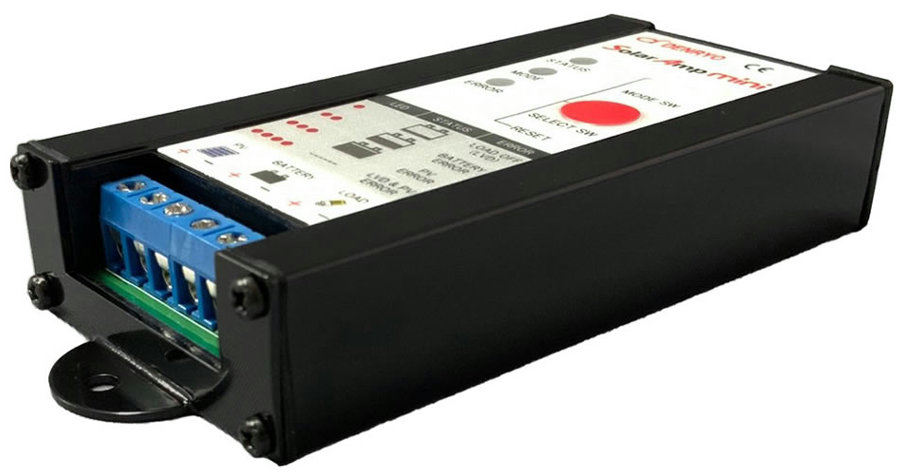

- コンパクトな縦型デザイン
手のひらサイズの小型、軽量で縦型に設計されています。これまで収納できなかったスペースを有効活用できます。例えば、街路灯の細いポールの内部にもすっきり収まります。
- 夜間検知機能
日没と日の出を検知し、負荷を制御することができます。街路灯や看板などの照明システムに容易に利用できます。
- 選べるタイマー機能
・夜間常時出力
夕暮れから日の出まで、夜間常時出力します。
・ノーマルタイマー
夕暮れ時、負荷への出力開始後、設定された時間で負荷に出力します。
6,8,10,12,14時間の中から選択できます。
・レートタイマー
夕暮れ時、負荷への出力開始後、日の出まで、夜間の割合(％)で負荷に出力します。
夜の時間が変わってもタイマー設定し直す必要はございません。
40,50,60,70,80％の5段階での設定ができます。
・夜間検知機能OFF(初期設定)
負荷には常時出力する動作モードです。 負荷には常時出力する動作モードです。

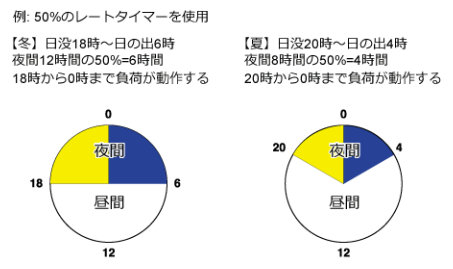

- 独自のレートタイマー機能
従来の夜間タイマーと異なり、負荷への出力時間を時間ではなく、夜の割合(%)で出力させるレートタイマー機能を搭載しました。レートタイマー機能を使用すると負荷への出力時間は％で設定でき、季節の変化と共に出力時間が変化します。レートタイマー機能によって、季節による夜時間の変化に対するタイマーの再設定が不要になります。

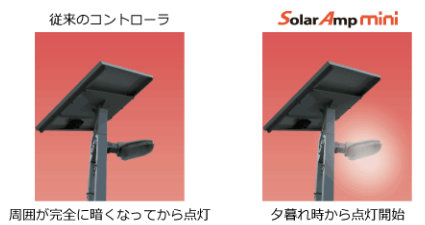

- 早期点灯開始機能
従来のコントローラは、周囲が完全に暗くならないと負荷を点灯させることができませんでした。SolarAmp miniは、夕暮れ時から負荷を点灯させるため、交通安全や防犯に役立つ照明システムを構成できます。
- 逆接続保護回路
設置時の配線ミス等、予期せぬ事故の際、コントローラー自体は損傷が発生しづらくなっています。
＊全ての条件での無故障を保証するものではありません。
- 安心の国内設計
本製品は、ソフトウェア及びハードウェアの設計全てを日本国内で行っています。
【仕様】
| 型式 |
SA-MN05-8 |
| 制御機能 |
充放電 |
| システム電圧 |
12Vdc |
| 最大入力電圧※ |
25Vdc |
| 動作可能最低電圧 |
6Vdc |
| 太陽電池入力電流 |
8.5A |
| 負荷電流 |
8.5A |
| 自己消費電流 |
1mA |
| 充電方式 |
3段階充電(バルク、吸収、フロート) |
| バッテリータイプ |
シール型 |
非密閉型 |
AGM型 |
ゲル型 |
| 充電電圧 |
14.1Vdc |
14.4Vdc |
14.3Vdc |
14.0Vdc |
| フロート充電電圧 |
13.7Vdc |
13.7Vdc |
13.3Vdc |
13.7Vdc |
| 低電圧保護 |
負荷遮断電圧 |
11.5Vdc±0.2Vdc |
| 負荷再接続電圧 |
12.5Vdc±0.2Vdc |
| 逆接続保護 |
ヒューズ(10A) |
| 推奨ケーブルサイズ |
#16AWG(1.3mm²)〜#22AWG(0.33mm²) |
| 接地 |
マイナス接地 |
| 温度補正 |
-30mV/℃ |
| 動作温度範囲 |
-20〜+60℃ |
| 保存温度範囲 |
-30〜+70℃ |
| 湿度 |
5〜95％RH(結露無きこと) |
| 寸法(W×H×D) |

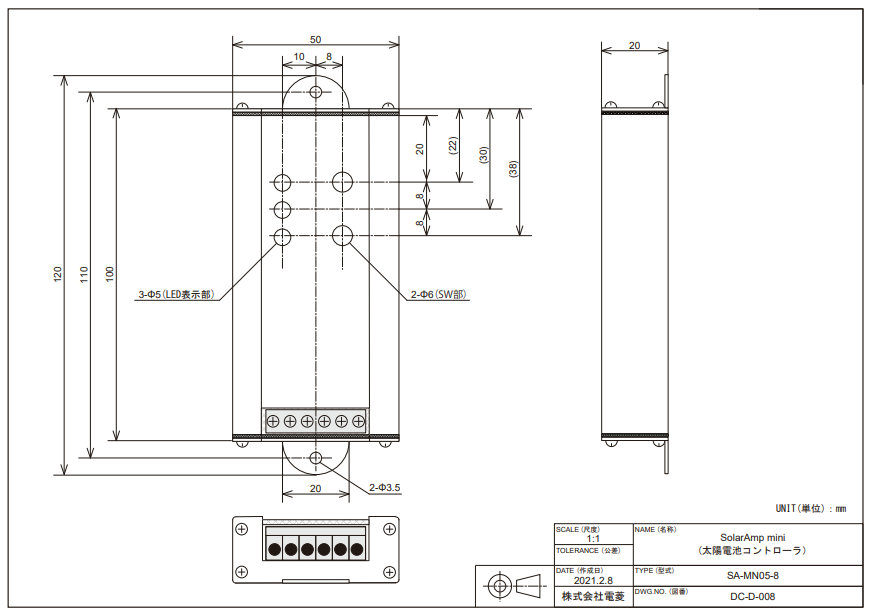

50×120×20mm 外形寸法図 |
| 重量 |
105g |
| 価格（税込） |
5,720円 |
| ご購入申込み |
|
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
※動作電圧範囲15〜19Vの太陽電池モジュールをご使用ください。
